BeskrivelseAf Super Permanent StærkSamarium kobolt magneter
Samarium Cobalt SmCo er den alternative sjældne jordarters magnet. Det bruges ofte i rumfart, bilindustrien og militære applikationer. Det er normalt svagere end NdFeB Neodymium ved stuetemperatur. Samarium Cobalt SmCo kan bruges i ekstrem kulde og varme. Den har også meget høj koercitivitet, hvilket gør den ideel til højtemperaturmotorapplikationer.
Samarium Cobalt (SmCo) magneter er kraftige magnetersjældne jordarters magnetersammensat af samarium og kobolt. De er almindeligt anvendt i højtydende motorer, magnetiske koblinger ogmagnetiske separatorer. Disse er skøre magneter og er tilbøjelige til at revne og skår. Samarium-magneter kan bruges til højtemperaturapplikationer, hvor neodym ikke virker.
Super Permanent StærkSamarium kobolt magneter
Der er to sammensætninger af magneter i denne familie: Sm1Co5 og Sm2Co17. De højeste kommercielt tilgængelige energiprodukter af Sm2Co17 er i 30MGOe-serien. Samarium Cobalt SmCo-magneter findes i to legeringsvarianter. Sm1Co5 (SmCo1:5) er den originale SmCo-legering. Sm2Co17 (SmCo2:17) er den mere almindeligt brugte og stærkere SmCo-legering, hvor SmCo26 er den mest populære variant. Sm1Co5 indeholder hovedsageligt Sm og Co og indeholder ikke jern (Fe), så det har fremragende korrosionsbestandighed. Sm2Co17 er hovedsageligt Sm og Co, men indeholder også Cu, Hf&/eller Zr, nogle gange Pr og Fe. Det lave indhold af frit jern i Sm2Co17 betyder, at den teknisk set er tilbøjelig til en smule overfladekorrosion, når den er i vand. Sm2Co17 anses for at have god til meget god korrosionsbestandighed (langt bedre end NdFeB) i de fleste applikationer.
Fysisk træk ved Super Permanent StrongSamarium kobolt magneter
Sintret Smco fysisk funktion | |||
Parameternavn | Enhed | SmCo 1:5 | SmCo 2:17 |
Massefylde | G/cm3 | 8.3 | 8.4 |
Curie temperatur Tc | K | 1000 | 1100 |
Vickers Hårdhed Hv | MPa | 450-500 | 550-600 |
Trykstyrke | MPa | 1000 | 800 |
Elektrisk resistivitetρ | Ω.cm | 5~6×10-5 | 8~9×10-5 |
Bøjningsstyrke | Mpa | 150-180 | 130-150 |
Trækstyrke | Mpa | 400 | 350 |
Termisk udvidelseskoefficient | (10-6/℃) | 6⊥12 | 8⊥11 |
Magnetisk feltstyrke H(min) påSuper Permanent StærkSamarium kobolt magneter
Materialer | SmCo1:5 | SmCo1:5 | SmCo2:17 | SmCo2:17 | Ce(co,Fe,cu)5 |
Hcj Omfang | HCj≥1194 | HCj≤1433 | HCj≥1433 | HCj≤1273 | HCj≤800 |
Forskellen mellem Neodymium og SmCo magneter:
Sammenligning af NdFeB og SmCo magneter | ||
Ejendom | Neodym | SmCo |
Remanens (T) | 1–1.3 | 0.82–1.16 |
Tvangsevne (MA/m) | 0.875–1.99 | 0.493–1.59 |
Relativ permeabilitet | 1.05 | 1.05 |
Temperaturremanenskoefficient (%/K) | −0.12 | −0.03 |
Temperaturkoefficient for koercitivitet (%/K) | −0.55..–0.65 | −0.15..–0.30 |
Curie temperatur (°C) | 320 | 800 |
Massefylde (g/cm3) | 7.3–7.5 | 8.2–8.4 |
CTE, magnetiseringsretning (1/K) | 5.2×10−6 | 5.2×10−6 |
CTE, normal til magnetiseringsretning (1/K) | −0.8×10−6 | 11×10−6 |
Bøjningsstyrke (N/mm2) | 250 | 150 |
Trykstyrke (N/mm2) | 1100 | 800 |
Trækstyrke (N/mm2) | 75 | 35 |
Vickers hårdhed (HV) | 550–650 | 500–650 |
Elektrisk resistivitet (Ω·cm) | (110–170)×10−6 | 86×10−6 |
Fordele vedSamarium kobolt magnets
Kan bruges under ekstremt kolde forhold (f.eks. til et par Kelvin over det absolutte nulpunkt).
SmCo kan bruges op til +300 grader C (572F); de H-klassificerede versioner op til +350 grader C (662F).
Høj koercitivitet (Hci) for at modstå afmagnetisering.
Over +150 til +180 grader C (302-356F) begynder SmCo-magneten at tilbyde mere ydeevne end NdFeB-magnetkvaliteter.
SmCo anses for at være korrosionsbestandigt.
Meget lave feltstyrkeændringer med varierende temperaturer.

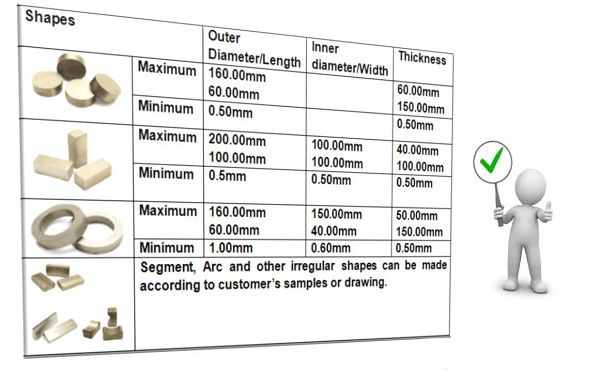

Super Permanent StærkSamarium kobolt magnets Størrelsesområde:
Samarium kobolt magnetkvaliteteraf SmCo 5 (sintret SmCo-magnet)

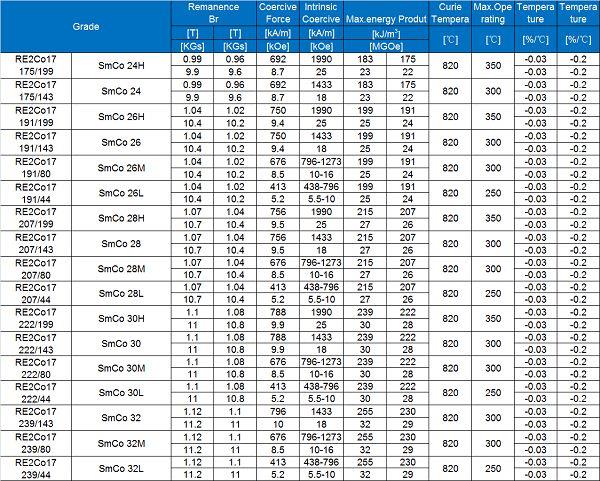

Samarium kobolt magnetkvaliteteraf SmCo 17 (sintret SmCo-magnet)
Cbevises af SmCo5 og Sm2Co17Samarium kobolt magneter:
Kunder og applikationer:
Populære tags: samarium kobolt, producenter, leverandører, fabrik
