At vælge den rigtige magnetiske borepatron er ikke altid ligetil. Du tror måske, at det bare handler om at holde kraft, men der er mere i det.
Den type maskine, du bruger, materialet på dit emne, og endda dets tykkelse, kan alle ændre, hvordan en magnetisk chuck yder. En opsætning, der fungerer godt til slibning, fungerer muligvis ikke på samme måde til fræsning eller EDM. Hvis du foretager det forkerte valg, kan du støde på problemer såsom svag fastholdelse, dårlig nøjagtighed eller ustabil bearbejdning.
I denne guide lærer du, hvordan du vælger en magnetisk borepatron baseret på virkelige arbejdsforhold, så din opsætning forbliver pålidelig og konsistent. Fortsæt venligst med at læse nedenfor.
Hvad er en magnetisk chuck?
En magnetisk borepatroner en specialiseret arbejdsholdeanordning, der bruges til bearbejdning. Du vil ofte se det i slibning, fræsning og endda nogle drejeopsætninger. Den bruger magnetisk kraft til at holde emner af jernholdigt metal sikkert på plads. I stedet for at bruge klemmer eller skruestik holder borepatronen delen jævnt over dens overflade.
Dette betyder mindre opsætningstid og færre trykpunkter. Uden mekanisk fastspænding kan du bearbejde flere sider af delen, ofte op til fem flader, uden at genplacere. Dette er især nyttigt, når du arbejder med tynde eller sarte dele, der kan bøje under ujævn kraft.
Typer af magnetiske patroner
Forskellige maskiner og job har brug for forskellige typer magnetiske patroner. Hvis du forstår de vigtigste muligheder, bliver det nemmere at vælge den rigtige til din opsætning.
Permanent magnetisk chuck
En permanent magnetisk borepatronbehøver ikke strøm. Du slår den magnetiske kraft til og fra med et håndtag eller håndtag. Den er enkel at bruge, stabil og ofte valgt til slibearbejde eller almindelig butiksbrug. Hvis du ønsker lav vedligeholdelse og ligetil betjening, er denne type et almindeligt valg.
Elektromagnetisk chuck
En elektromagnetisk borepatronarbejder med elektrisk strøm. Når den er tændt, skaber den et magnetisk felt til at holde emnet. Denne type bruges ofte, når der er behov for en stærkere eller justerbar holdekraft.
Det kan godt fungere i tungere bearbejdningsopgaver, men strømforsyningen betyder noget.

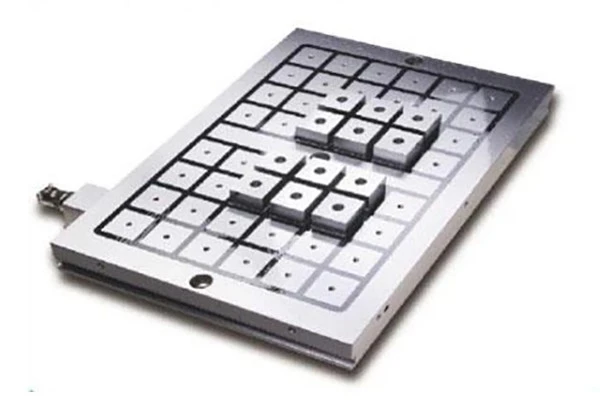

Elektro-Permanent Magnetic Chuck
En elektro-permanent magnetisk borepatronkombinerer funktioner af begge typer. Den bruger kun strøm, når den tænder eller slukker, men ikke mens den holder delen. Dette giver dig en stærk holdekraft med lavere energiforbrug og øget sikkerhed.
Sådan fungerer magnetiske patroner i rigtige bearbejdningsapplikationer
En magnetisk spændepatron virker ved at skabe et magnetfelt, der trækker emnet ned mod patronens overflade. Når delen er i fuld kontakt, forbliver den på plads under bearbejdningen.
Grundideen er enkel.
God kontakt skaber bedre hold.
Ved ægte bearbejdning afhænger ydeevnen af mere end blot magnetstyrke. Arbejdsstykkets materiale, tykkelse og kontaktareal påvirker alle, hvor godt patronen fungerer. En tyk ståldel holder normalt bedre end en tynd. En flad overflade giver også mere pålidelig kontakt end en ujævn.
Nøglefaktorer at overveje, når du vælger en magnetisk chuck
At vælge en magnetisk borepatron handler om at tilpasse værktøjet til dine virkelige arbejdsforhold. Ikke bare at vælge den stærkeste løsning.
Emnemateriale
Magnetiske patroner fungerer kun med jernholdige materialer. Stål og støbejern reagerer godt, men holdekraften kan stadig variere mellem dem. Nogle legeringer holder bedre end andre. Hvis materialet har lav magnetisk respons, skal du muligvis have en stærkere borepatron eller en anden opsætning.
Emnets størrelse og tykkelse
Størrelse og tykkelse påvirker direkte holdeydelsen. Tykke dele holder normalt mere sikkert, fordi magnetfeltet lettere kan passere igennem dem. Tynde dele er mere udfordrende.
Påkrævet holdestyrke
Holdekraften skal passe til din bearbejdningsproces. Slibning kræver en stabil, men moderat kraft. Fræsning kræver ofte mere, især ved højere skærebelastninger.
For lidt kraft kan forårsage bevægelse.
For meget kraft kan gøre fjernelse vanskelig.
Du ønsker en balance, der passer til din operation.
Maskintype
Forskellige maskiner stiller forskellige krav til patronen. En overfladesliber fokuserer på planhed og ensartet hold. En fræsemaskine involverer skærekræfter fra flere retninger. EDM kræver stabil positionering uden forvrængning.
Vælg en borepatron, der passer til, hvordan din maskine fungerer, ikke kun til det, den holder.
Præcisionskrav
Hvis dit arbejde kræver snævre tolerancer, skal patronen give en jævn magnetisk fordeling. Ujævnt hold kan føre til let deformation, især på tynde dele. Dette kan påvirke fladheden og den endelige nøjagtighed.
Sikkerhedshensyn
Sikkerhed bør ikke overses. For eksempel er elektromagnetiske patroner afhængige af strøm. Hvis strømmen går tabt, kan holdekraften falde. Andre typer kan være mere stabile i dette tilfælde.
Overvej også:
sikker positionering før bearbejdning.
ordentlig kontaktflade.
sikker frigivelse efter operationen.
Magnetisk chuck vs mekanisk fastspænding
Valget mellem en magnetisk spændepatron og mekanisk fastspænding afhænger af, hvordan du arbejder, ikke kun hvad du holder. Hver metode har sine egne styrker og begrænsninger.
|
Faktor |
Magnetisk Chuck |
Mekanisk fastspænding |
|
Opsætningstid |
Hurtig, minimal justering |
Langsommere, kræver positionering og tilspænding |
|
Arbejdsemneadgang |
Mere overfladeadgang, færre forhindringer |
Begrænset af klemmer og armaturer |
|
Holdmetode |
Selv den magnetiske kraft over overfladen |
Punkt-baseret tryk fra klemmer |
|
Egnethed til tynde dele |
Bedre støtte, mindre deformation (hvis korrekt matchet) |
Risiko for bøjning eller forvrængning |
|
Fleksibilitet |
Let at omplacere og gentage opsætninger |
Mindre fleksibel, kræver gen-justering |
|
Holdestyrke |
Afhænger af materiale og tykkelse |
Kan give en meget høj spændekraft |
|
Overfladebeskyttelse |
Mindre mærkning eller beskadigelse |
Kan efterlade mærker eller trykpunkter |
|
Sikkerhed |
Stabil, men afhænger af type (f.eks. strøm til elektromagnetisk) |
Meget sikker, hvis den er strammet korrekt |
Enkelt sagt giver en magnetisk chuck dig hastighed og bedre adgang, især for flade dele. Mekanisk fastspænding giver en højere kraft og virker på flere materialer.
Magnetisk chuck til forskellige maskiner
Den rigtige magnetiske borepatron afhænger meget af den maskine, du bruger. En borepatron, der fungerer godt på én maskine, passer måske ikke bedst til en anden.
Overfladeslibere
Til overfladeslibning er jævn fastholdelse meget vigtig. Du ønsker, at arbejdsemnet skal forblive fladt og stabilt over hele overfladen. Permanente magnetiske patroner bruges ofte her, fordi de er enkle, pålidelige og velegnede til fladslibearbejde.
Fræsemaskiner
Fræsning sætter mere skærekraft på delen, ofte fra forskellige retninger. Derfor har du brug for en stærkere holdekraft og bedre stabilitet. Elektromagnetiske eller elektro-permanente magnetiske patroner er ofte bedre valg til fræsning, især når emnet er stort, eller snittene er tungere.
EDM maskiner
I EDM er målet stabil positionering uden at lægge for meget pres på emnet. En magnetisk chuck kan hjælpe med at holde delen sikkert og samtidig holde opsætningen ren og enkel. Dette er nyttigt, når du har brug for nøjagtighed og nem adgang.
Generel CNC-bearbejdning
Til CNC-arbejde afhænger dit valg af materiale, skærebelastning og opsætningsstil. Hvis du skifter dele ofte, kan en magnetisk borepatron hjælpe med at reducere opsætningstiden og forbedre repeterbarheden.
Almindelige anvendelser af magnetiske patroner
Magnetiske patroner bruges til mange bearbejdningsopgaver, hvor stabilt hold og hurtig opsætning betyder noget. De er især nyttige, når du ønsker bedre adgang til emnet og færre forhindringer fra klemmer.
Overfladeslibning
Dette er en af de mest almindelige anvendelser. En magnetisk chuck hjælper dig med at holde flade jernholdige dele jævnt over overfladen. Det gør slibningen mere stabil og kan forbedre planhed og finish. Det sparer også opsætningstid.
Fræsning af flade dele
I nogle fræseopgaver bruges en magnetisk chuck til at holde plader, blokke eller simple dele uden sideklemmer. Dette giver dig bedre adgang til skæring. Det kan også hjælpe, når du skal bearbejde flere ansigter med færre opsætningsændringer.
EDM arbejde
Magnetiske patroner bruges også i EDM-applikationer. De holder arbejdsemnet stabilt, mens de tillader en ren og åben opsætning. Dette er nyttigt, når du har brug for nøjagtig positionering uden at tilføje ekstra spændetryk.
Værktøjsrum og formarbejde
Hvis du arbejder med værktøj, matricer eller formkomponenter, kan en magnetisk chuck hjælpe med gentagelig positionering og lettere håndtering. Dette er især praktisk til små partier eller præcisionsarbejde.
Tynde eller sarte emner
Magnetiske patroner vælges ofte til tynde dele, der kan bøje under mekanisk fastspænding. Fordi holdekraften er spredt ud over overfladen, kan risikoen for lokale trykmærker være lavere, når opsætningen er afstemt korrekt.
Sådan testes en magnetisk chuck før brug
Inden du begynder at bearbejde, er det værd at tjekke, hvordan den magnetiske borepatron klarer sig i din faktiske opsætning. En hurtig test kan forhindre problemer senere.
Tjek holdekraften
Anbring et prøveemne på patronen og tænd for det. Prøv at anvende let kraft med hånden for at se, om det skifter. Hvis delen bevæger sig for let, er holdekraften muligvis ikke nok til din operation.
Du kan også sammenligne forskellige positioner på patronens overflade.
Undersøg overfladekontakt
God kontakt er afgørende. Sørg for, at både patronens overflade og arbejdsemnet er rene og flade. Snavs, olie eller små mellemrum kan reducere holdestyrken. Selv et lille ujævnt område kan påvirke ydeevnen.
Test fladhed og stabilitet
Kør et simpelt prøvesnit eller slibepas. Hold øje med vibrationer eller bevægelse under bearbejdning. Hvis delen ikke er stabil, er patronen muligvis ikke egnet til den opsætning. Dette trin afspejler reelle arbejdsforhold.
Tjek skifteydelse
Tænd og sluk for patronen flere gange. Skiftet skal føles ensartet og glat. Hvis mekanismen er svær at betjene eller ustabil, kan den påvirke den daglige brug.
Simuler virkelige forhold
Hvis dit arbejde involverer varme, kølevæske eller vibrationer, test patronen under disse forhold. Et setup, der fungerer i et rent miljø, kan opføre sig anderledes i den faktiske produktion.
Jo tættere din test matcher reel brug, jo mere pålideligt vil dit resultat være.
Ofte stillede spørgsmål
Q: Kan en magnetisk spændepatron holde tynde emner sikkert?
A: Ja, men det afhænger af tykkelse og kontakt. Tynde dele holder måske ikke så stærkt som tykke. Du har muligvis brug for en fin-stangpatron eller ekstra støtte for at forbedre stabiliteten.
Q: Hvad sker der, hvis strømmen svigter på en elektromagnetisk borepatron?
A: Hvis strømmen går tabt, kan den magnetiske kraft falde. Dette kan få arbejdsemnet til at bevæge sig. Det er grunden til, at backup-systemer eller elektro-permanente borepatroner ofte bruges i kritiske applikationer.
Q: Kan magnetiske patroner bruges på alle materialer?
A: Nej. Magnetiske patroner fungerer kun med jernholdige materialer som stål eller jern. Ikke-magnetiske materialer såsom aluminium eller plast vil ikke blive holdt.
Spørgsmål: Bør du overveje fremtidige anvendelser, når du vælger en borepatron?
A: Hvis din produktion ændrer sig ofte, er det en god idé. En lidt mere fleksibel løsning kan hjælpe dig med at undgå at udskifte udstyr senere. Men for en stabil produktion er et mere fokuseret udvalg normalt bedre.
Q: Hvad er den største fejl, når man vælger en magnetisk chuck?
A: Fokuserer kun på holdekraften. Ved virkelig brug har faktorer som kontaktflade, emnetykkelse og maskintype ofte lige så stor betydning.
Q: Hvornår skal du vælge en tilpasset magnetisk chuck i stedet for en standard?
A: En tilpasset magnetisk chuck er værd at overveje, når standardmodeller ikke matcher din maskine, din emneform er usædvanlig, eller din proces har særlige krav til holdekraft, fladhed eller sikkerhed.
Q: Kan magnetiske patroner tilpasses til specielle maskiner?
A: Ja. Magnetiske patroner kan tilpasses til at matche forskellige maskinstørrelser, bordlayout og arbejdsforhold. Hvis din maskine har specielle monteringsdimensioner eller pladsbegrænsninger, kan en tilpasset løsning passe bedre end en standardmodel.
Konklusion
At vælge den rigtige magnetiske borepatron afhænger af, hvor godt den passer til din faktiske bearbejdningsopsætning. Materialet i dit emne, dets tykkelse, den type maskine, du bruger, og skæreforholdene påvirker alt sammen, hvordan patronen vil yde. Hvis en af disse ikke matches korrekt, kan du løbe ind i problemer som svag fastholdelse eller ustabil bearbejdning. Et godt setup skal føles stabilt og forudsigeligt, ikke noget du skal justere gentagne gange. I stedet for at fokusere på en enkelt faktor, hjælper det at se på hele processen, og hvordan det hele hænger sammen.
